Tubo de PFA Techyours™

Tubos fluoropoliméricos de alto desempenho Techyours™

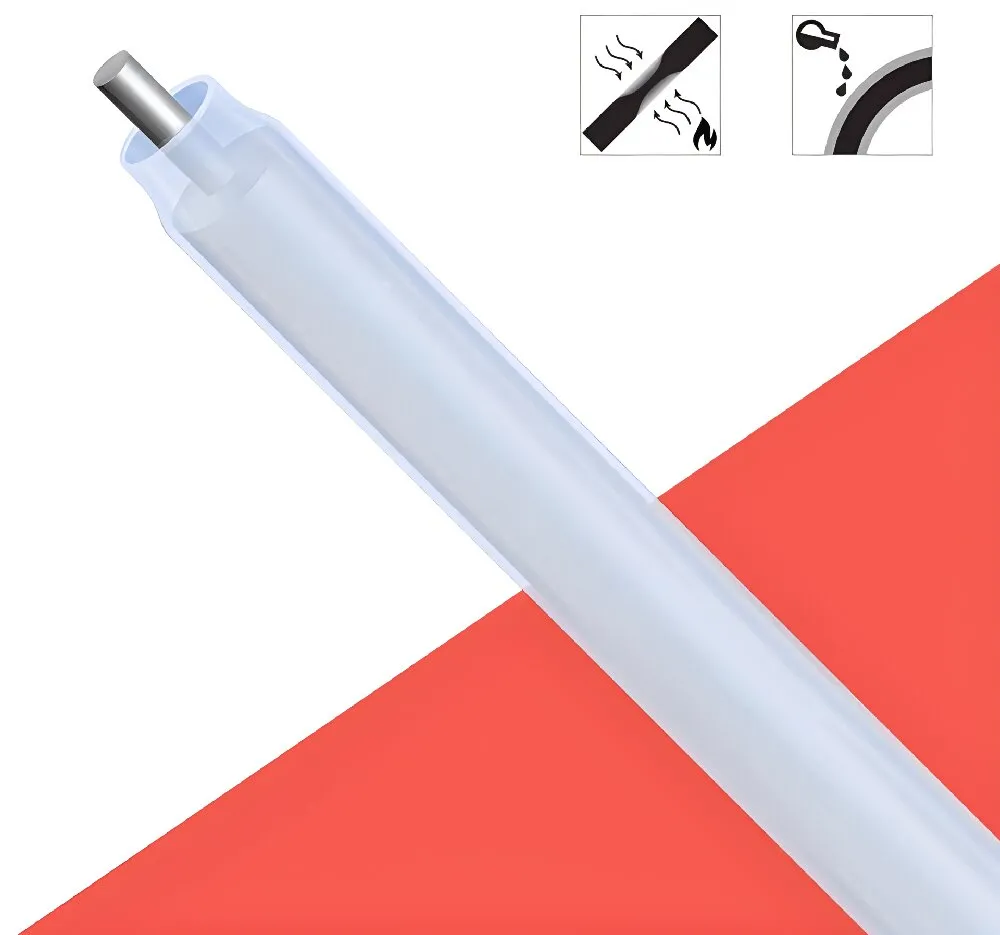

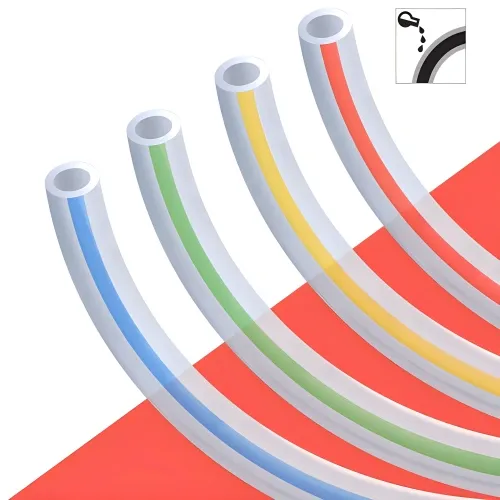

Tubo PFA. Projetado para pureza.

Os tubos PFA Techyours™ são desenvolvidos para transferência de fluidos em alta temperatura, processos químicos e sistemas sensíveis à contaminação. Combinam excelente resistência química, estabilidade térmica, transparência, flexibilidade e confiabilidade de longo prazo.

Ver especificações Solicitar cotação →

260°C Temperatura de uso contínuo de até aproximadamente 260°C

Desenvolvido para sistemas de fluidos exigentes

Desempenho que você pode ver. Pureza que você pode controlar.

O tubo PFA Techyours™ combina a resistência a altas temperaturas dos fluoropolímeros de alto desempenho com excelente resistência química e boa transparência, facilitando a inspeção visual do fluxo de fluidos e das condições da linha.

Seu equilíbrio entre rigidez e flexibilidade permite aplicação tanto em instalações fixas quanto em equipamentos sujeitos a movimentos repetitivos. Versões de alta pureza e ultra alta pureza também estão disponíveis para processos sensíveis à contaminação.

Desempenho do tubo PFA

Projetado para processos industriais avançados.

260°C

Alta temperatura

Desenvolvido para condições de operação contínua de até aproximadamente 260°C / 500°F.

4,5 bar

Aplicações com vapor

Adequado a determinadas aplicações com vapor saturado de até aproximadamente 4,5 bar de pressão manométrica.

UHP

Ultra alta pureza

Opções de alta pureza e ultra alta pureza para sistemas sensíveis à contaminação.

Por que escolher o PFA Techyours™?

Um material desenvolvido para as condições reais do processo.

01 / QUÍMICA

Excelente resistência química

O PFA apresenta excelente resistência a muitos produtos químicos corrosivos e reativos, sendo indicado para a transferência de fluidos agressivos em processos industriais exigentes.

02 / TEMPERATURA

Estabilidade em alta temperatura

O PFA mantém propriedades úteis mesmo sob condições térmicas severas, tornando-se uma opção confiável para processos químicos e fluidos em alta temperatura.

03 / VISIBILIDADE

Visualize o fluxo

Sua aparência translúcida facilita a inspeção do fluxo, do estado do fluido e de possíveis obstruções no sistema.

04 / FLEXIBILIDADE

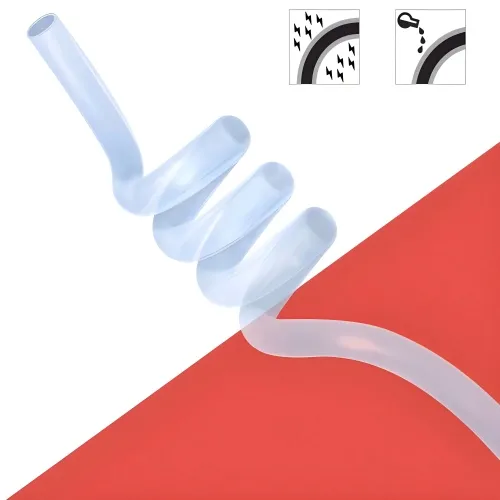

Rigidez e flexibilidade equilibradas

O tubo PFA pode ser utilizado tanto em instalações fixas quanto em equipamentos que exigem movimento ou flexão repetitiva.

UHP Ultra High Purity

Soluções PFA de alta pureza

Quando contaminação não é uma opção.

Os tubos PFA Techyours™ estão disponíveis em versões de alta pureza e ultra alta pureza para aplicações nas quais o controle de contaminação é crítico. São especialmente indicados para semicondutores, transferência de produtos químicos de alta pureza, indústria farmacêutica e laboratórios.

Semicondutores Farmacêutica Laboratórios Indústria química Sistemas ambientais

Aplicações dos tubos PFA

De semicondutores à indústria química. Um material para processos críticos.

Os tubos PFA Techyours™ são indicados para sistemas em que resistência química, temperatura, pureza e estabilidade de longo prazo são fatores fundamentais.

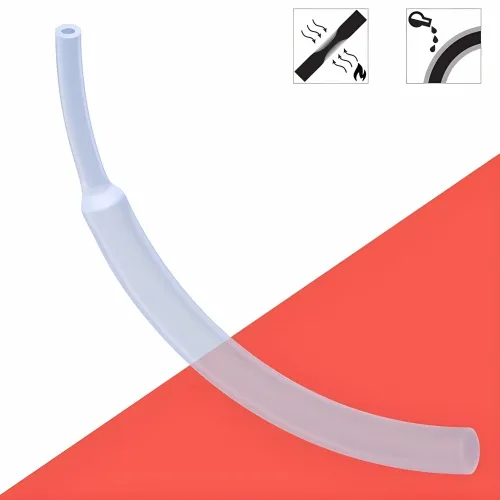

Semicondutores

Transferência de produtos químicos de alta pureza e sistemas de processos úmidos.

Farmacêutica & Biotecnologia

Sistemas limpos para processos sensíveis à contaminação.

Indústria química

Transporte de fluidos corrosivos, reativos e quimicamente agressivos.

Laboratórios

Instrumentação analítica, amostragem e transferência precisa de líquidos.

Equipamentos industriais

Linhas para altas temperaturas e sistemas que exigem alta durabilidade.

Meio ambiente & análise

Amostragem, monitoramento e transferência de fluidos técnicos especiais.

Escolha o tubo de acordo com as condições reais do processo.

Alta temperatura

Techyours™ PFA: até aprox. 260°C

Tubos plásticos convencionais: depende do material

Resistência química

Adequado para diversos fluidos químicos agressivos

Compatibilidade varia conforme o material

Visibilidade do fluido

Aparência translúcida / transparente

Muitos materiais convencionais são opacos

Opções de pureza

Alta pureza / ultra alta pureza disponíveis

Depende do material e do fabricante

Aplicações dinâmicas

Bom equilíbrio entre rigidez e flexibilidade

Deve ser avaliado conforme a aplicação

Dimensões dos tubos PFA Techyours™

Dimensões pensadas para diferentes sistemas.

Os tubos PFA Techyours™ estão disponíveis em diferentes padrões dimensionais para equipamentos industriais, laboratórios, OEMs e sistemas de transferência de fluidos.

01 Medidas métricas

Combinações de diâmetro interno, diâmetro externo e espessura de parede em milímetros.

02 Medidas em polegadas

Configurações em polegadas para equipamentos norte-americanos e internacionais.

03 Metric Spaghetti

Tubos de pequeno diâmetro para equipamentos compactos e sistemas de precisão.

04 Medidas AWG

Configurações AWG disponíveis com diferentes espessuras de parede.

Suporte técnico para PFA

Mais do que um tubo padrão. Uma solução para a sua aplicação.

QUALIDADE

Produção controlada

Materiais fluoropoliméricos selecionados e processos de fabricação controlados ajudam a garantir estabilidade dimensional e desempenho confiável.

SOB MEDIDA

Dimensões personalizadas

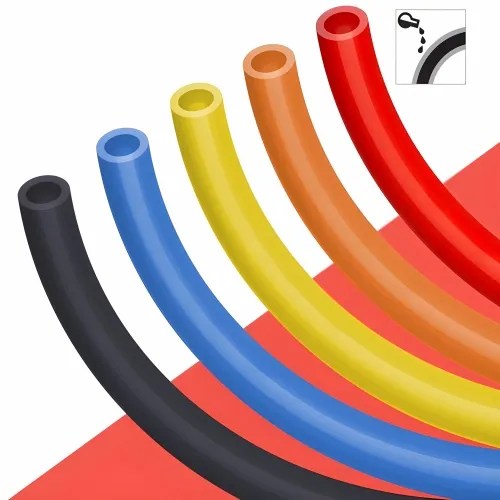

Diâmetro interno, diâmetro externo, espessura de parede, cor e outras configurações podem ser avaliados conforme as necessidades do projeto.

SUPORTE

Assistência técnica

Nossa equipe pode apoiar a seleção do tubo PFA com base no fluido, temperatura, pressão, dimensões e requisitos de pureza.

GLOBAL

Suporte para projetos internacionais

Soluções para fabricantes de máquinas, OEMs, integradores, distribuidores e equipes de engenharia no Brasil e em mercados internacionais.

PFA TUBING FAQ

Perguntas frequentes sobre tubos PFA

Para que serve um tubo PFA?

Os tubos PFA são utilizados na transferência de produtos químicos, em sistemas de alta temperatura, equipamentos de laboratório, processos de semicondutores, indústria farmacêutica e outras aplicações que exigem resistência química e alta limpeza.

Qual temperatura um tubo PFA suporta?

Os tubos PFA Techyours™ são projetados para temperaturas de uso contínuo de até aproximadamente 260°C / 500°F. O limite real depende do fluido, pressão, dimensão e condições de operação.

O tubo PFA é indicado para semicondutores?

Sim. Sua alta resistência química, estabilidade térmica e disponibilidade em versões de alta pureza tornam o PFA adequado para transferência de produtos químicos e processos úmidos na indústria de semicondutores.

Um tubo PFA pode transportar ácidos e bases?

O PFA apresenta excelente resistência a diversos ácidos, bases e produtos químicos agressivos. A compatibilidade deve ser verificada considerando o produto químico, concentração, temperatura e pressão.

Há tubos PFA sob medida?

Sim. A Techyours™ pode avaliar diâmetros especiais, diferentes espessuras de parede, cores e outras configurações conforme o projeto.

Qual a diferença entre PFA, PTFE e FEP?

PFA, PTFE e FEP pertencem à família dos fluoropolímeros, mas apresentam diferenças em transparência, processamento, flexibilidade, temperatura de uso e propriedades mecânicas. O PFA costuma ser escolhido quando alta temperatura, pureza, resistência química e transparência são exigidas simultaneamente.

Inicie seu projeto com PFA

O tubo PFA ideal começa com a especificação correta.

Informe o diâmetro interno, diâmetro externo, espessura de parede, temperatura de operação, pressão, fluido transportado e nível de pureza necessário. A equipe Techyours™ pode ajudar a identificar a configuração PFA mais adequada para a sua aplicação.

Solicitar cotação Falar com a equipe técnica →

Tamanhos Métricos

TAMANHO, ID X OD	DIÂMETRO INTERNO – ID	TOLERÂNCIA, +/-	ESPESSURA DA PAREDE	TOLERÂNCIA, +/-	DIÂMETRO EXTERNO-DE
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.00	0.20	10
10*12	10	0.30	1.00	0.20	12
12*14	12	0.30	1.00	0.20	14
14*16	14	0.40	1.00	0.20	16
16*18	16	0.40	1.00	0.20	18
18*20	18	0.50	1.00	0.20	20
20*22	20	0.50	1.00	0.20	22

Tamanhos em Polegadas

Tamanhos, FRAÇÃO	INSIDE DIAMETER-ID	ESPESSURA DA PAREDE	TOLERÂNCIA, +/-	DIÂMETRO EXTERNO - OD	TOLERÂNCIA, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Tamanhos de Macarrão Métrico

INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

Tamanhos AWG

TAMANHO	DIÂMETRO INTERNO – ID		LIGHT WALL		PAREDE DELGADA		PAREDE PESADA		PAREDE PESADA
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
