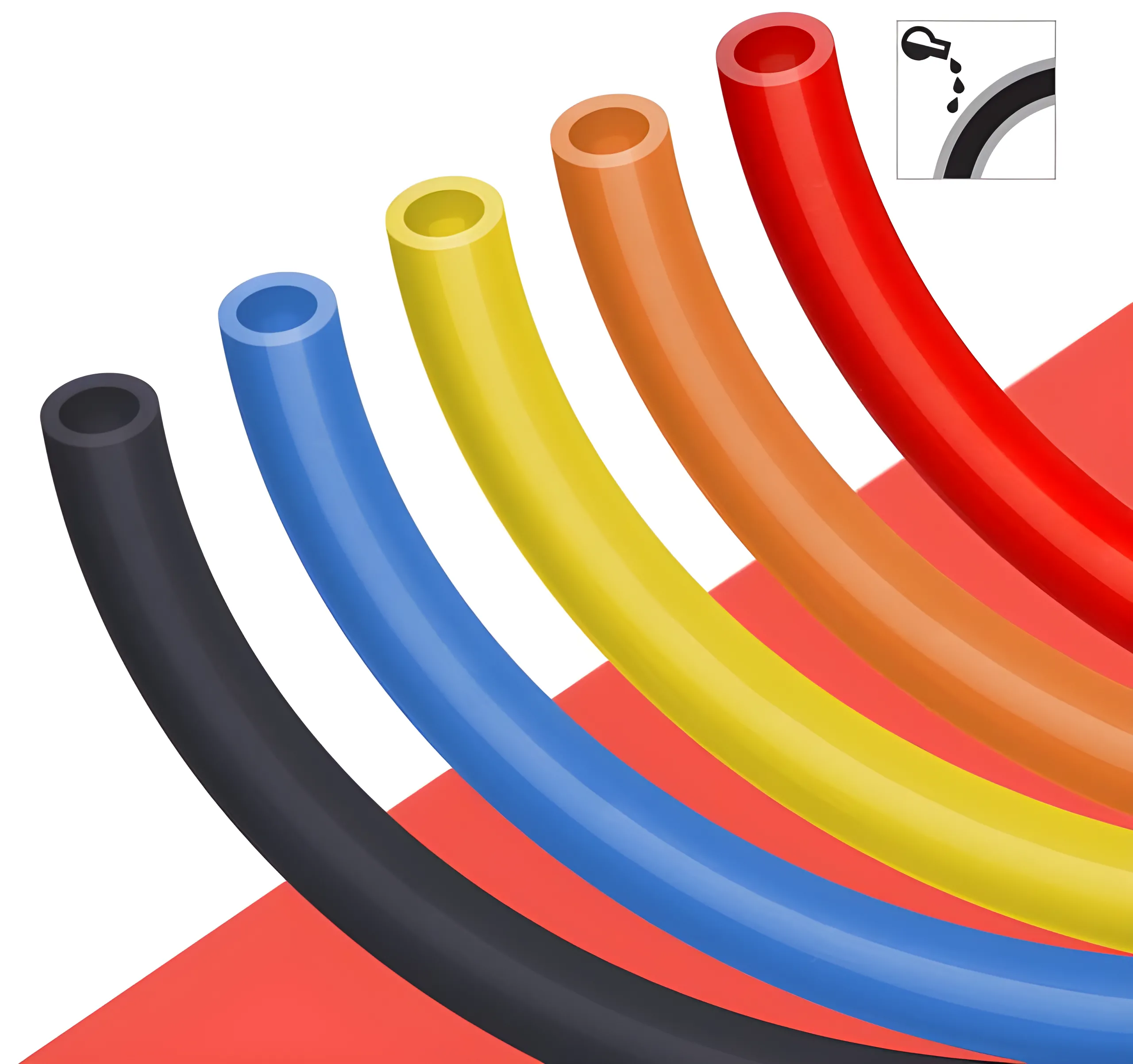

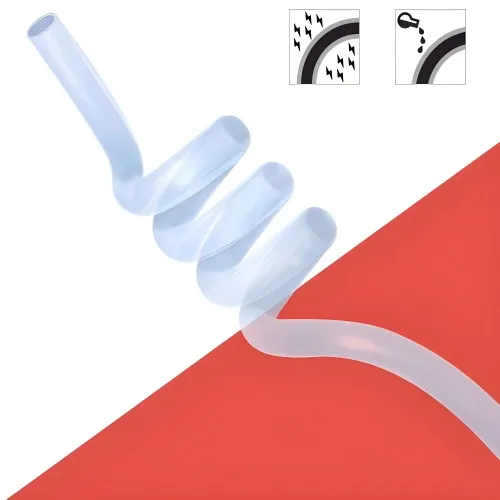

Tubo de ETFE Techyours™

Conheça melhor o Techyours™ ETFE Tubing

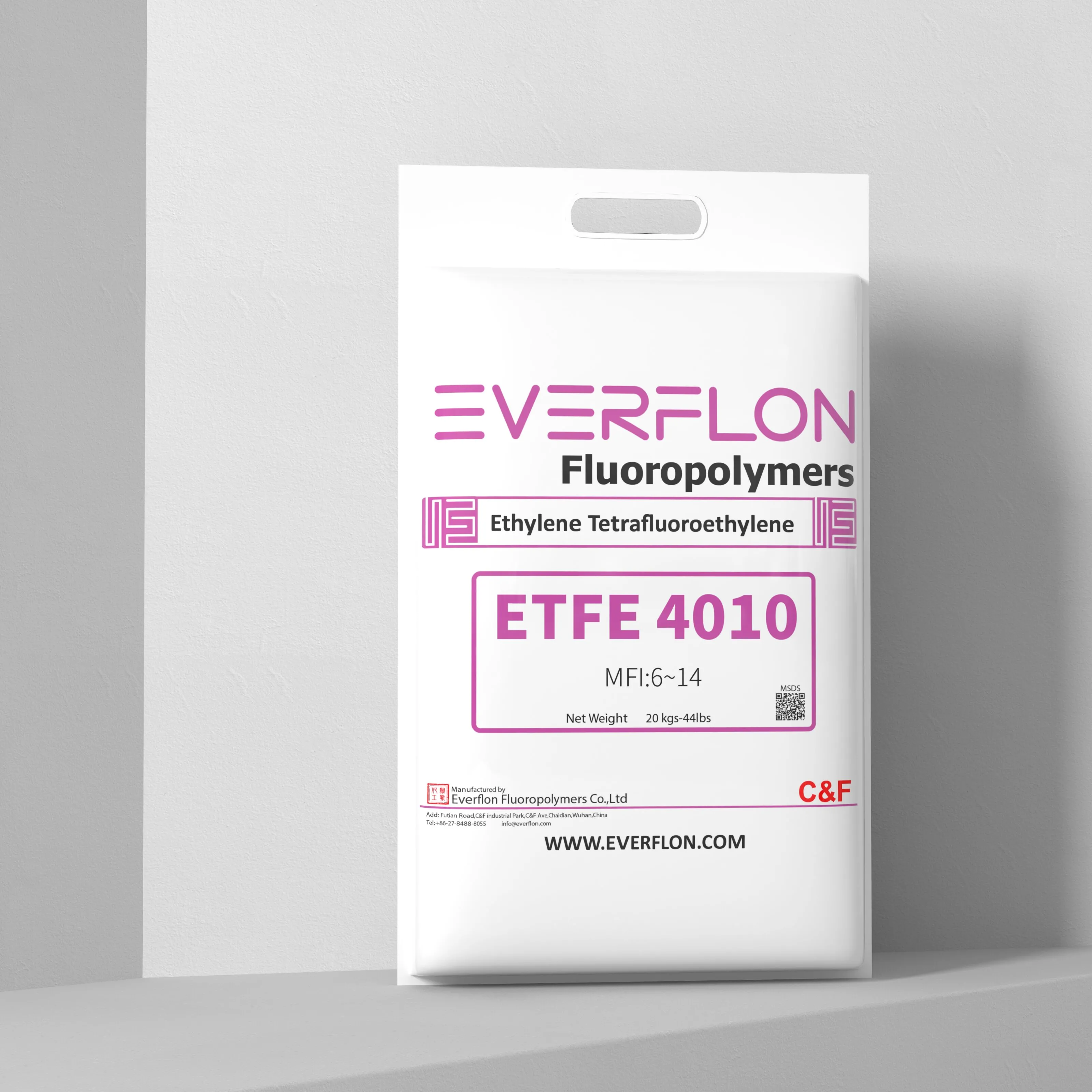

O Everflon™ ETFE é um polímero de flúor quimicamente e estruturalmente semelhante a poliolefins como o polietileno, oferecendo maior resistência ao desgaste, impacto e compressão do que os seus homólogos totalmente fluorados (perfluoropolímeros) - PTFE, FEP e PFA.

O tubo Techyours™ ETFE é comumente utilizado em cabos de fiação, em aplicações de filmes externos onde a resistência ao intemperismo é desejável e como revestimento em tanques onde é necessário uma resistência química e de desgaste específicos. Sua alta resistência à tração a 25 °C também resulta em uma maior pressão de trabalho nesta temperatura.

Comece pelos destaques.

Alta abrasão e resistência ao desgaste enquanto mantém inertidade química

● Maior resistência à tração e pressão de trabalho do que PTFE, FEP, PFA a 25 graus Celsius

● Menos resistência química que PTFE, FEP e PFA

● Ótimo para aplicações mecânicas, elétricas, arquitetônicas e aeroespaciais

● Temperatura máxima de utilização de 150 C

● ETFE natural é semitransparente

Vale a troca? Compare e comprove.

Resistência Química:

A mangueira de ETFE Techyours™ apresenta excelente resistência a uma ampla gama de produtos químicos, incluindo ácidos, bases, solventes e substâncias corrosivas. Isso a torna a escolha ideal para aplicações que envolvem ambientes químicos agressivos.

Estabilidade de alta temperatura

O tubo de ETFE Techyours™ pode resistir a temperaturas elevadas sem comprometer suas propriedades mecânicas. Ele mantém sua integridade estrutural e estabilidade dimensional mesmo a temperaturas superiores a 150°C (302°F), tornando-o adequado para aplicações em altas temperaturas.

Resistência Mecânica

Apesar de sua leveza, o Techyours™ Tubing ETFE apresenta uma resistência mecânica e uma tenacidade impressionantes. Ele pode suportar tensões mecânicas, incluindo dobraduras, flexões e impactos, sem sofrer deformação ou ruptura.

Transparência

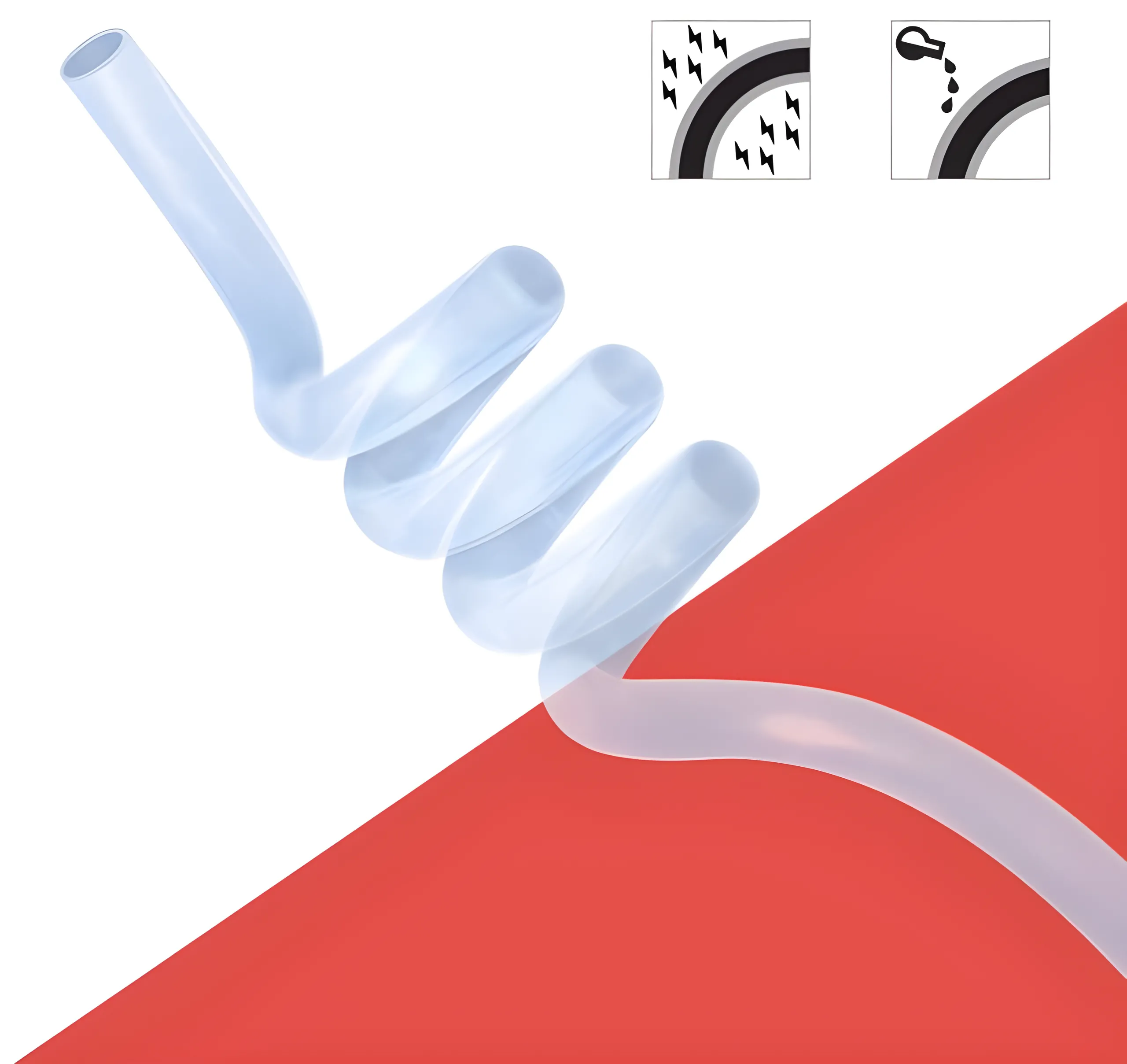

A tubulação Techyours™ ETFE oferece excelente clareza óptica, permitindo a inspeção visual de fluidos e processos. Sua transparência permite que os operadores monitorem o fluxo, detectem contaminantes e garantam o funcionamento adequado em diversas aplicações.

Resistência à Radiação Ultravioleta

A tubulação Techyours™ ETFE é intrinsecamente resistente à radiação ultravioleta (UV), tornando-a adequada para aplicações externas expostas à luz solar. Ela não se degrada ou se torna quebradiça com exposição prolongada aos raios UV, garantindo durabilidade e desempenho a longo prazo.

Tamanhos Métricos

TAMANHO, ID X OD	DIÂMETRO INTERNO – ID	TOLERÂNCIA, +/-	ESPESSURA DA PAREDE	TOLERÂNCIA, +/-	DIÂMETRO EXTERNO-DE
2*3	2	0.10	0.50	0.10	3
2*4	2	0.10	1.00	0.10	4
3*4	3	0.15	0.50	0.20	4
3*5	3	0.15	1.00	0.20	5
4*5	4	0.15	0.50	0.10	5
4*6	4	0.15	1.00	0.20	6
5*6	5	0.20	0.50	0.10	6
5*7	5	0.20	1.00	0.20	7
6*7	6	0.20	0.50	0.10	7
6*8	6	0.20	1.00	0.20	8
7*8	7	0.20	0.50	0.10	8
7*9	7	0.20	1.00	0.20	9
8*9	8	0.20	0.50	0.10	9
8*10	8	0.20	1.00	0.20	10
10*12	10	0.30	1.00	0.20	12
12*14	12	0.30	1.00	0.20	14
14*16	14	0.40	1.00	0.20	16
16*18	16	0.40	1.00	0.20	18
18*20	18	0.50	1.00	0.20	20
20*22	20	0.50	1.00	0.20	22

Tamanhos em Polegadas

SIZE, FRAÇÃO	INSIDE DIAMETER-ID	ESPESSURA DA PAREDE	TOLERÂNCIA, +/-	DIÂMETRO EXTERNO - OD	TOLERÂNCIA, +/-
1/32	0.031	0.016	0.003	0.063	0.004
1/16	0.063	0.031	0.005	0.125	0.005
1/16	0.063	0.062	0.010	0.188	0.008
1/8	0.125	0.031	0.005	0.188	0.008
1/8	0.125	0.062	0.010	0.250	0.008
5/32	0.156	0.047	0.007	0.250	0.008
3/16	0.188	0.031	0.005	0.250	0.008
1/4	0.250	0.031	0.005	0.313	0.010
1/4	0.250	0.062	0.010	0.375	0.010
5/16	0.312	0.031	0.005	0.375	0.010
3/8	0.375	0.031	0.005	0.438	0.010
3/8	0.375	0.062	0.010	0.500	0.010
7/16	0.438	0.031	0.005	0.500	0.010
1/2	0.500	0.031	0.005	0.563	0.010
1/2	0.500	0.062	0.010	0.625	0.010
9/16	0.562	0.031	0.005	0.625	0.010
5/8	0.625	0.031	0.007	0.688	0.020
5/8	0.625	0.062	0.010	0.750	0.020
11/16	0.688	0.031	0.007	0.750	0.020
3/4	0.750	0.040	0.007	0.830	0.020
7/8	0.875	0.045	0.007	0.965	0.020
7/8	0.875	0.062	0.010	1.000	0.020
1	1.000	0.045	0.007	1.090	0.020
1-1/4	1.250	0.045	0.007	1.340	0.020
1-1/2	1.500	0.050	0.008	1.600	0.020

Tamanhos de Macarrão Métrico

INSIDE DIAMETER-ID	TOLERANCE, +/-	WALL THICKNESS	TOLERANCE, +/-	OUTSIDE DIAMETER-OD
0.30	0.05	0.23	0.05	0.76
0.40	0.05	0.23	0.05	0.86
0.50	0.05	0.23	0.05	0.96
0.50	0.05	0.30	0.05	1.10
0.70	0.05	0.25	0.05	1.20
0.90	0.05	0.30	0.07	1.50
1.00	0.05	0.30	0.07	1.60
1.10	0.10	0.30	0.07	1.70
1.20	0.10	0.30	0.07	1.80
1.40	0.10	0.30	0.07	2.00
1.50	0.10	0.30	0.07	2.10
1.70	0.10	0.30	0.07	2.30
1.90	0.10	0.30	0.07	2.50
2.20	0.15	0.30	0.07	2.80
2.40	0.15	0.30	0.07	3.00
2.70	0.15	0.30	0.07	3.30
2.90	0.15	0.30	0.07	3.50
3.00	0.15	0.30	0.07	3.60
3.20	0.15	0.30	0.07	3.80
3.40	0.15	0.30	0.07	4.00

Tamanhos AWG

TAMANHO	DIÂMETRO INTERNO – ID		LIGHT WALL		PAREDE DELGADA		PAREDE PESADA		PAREDE PESADA
	MIN	MAX	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-	NOM	TOL +/-
32	0.007	0.011	0.006	0.002	0.009	0.002
30	0.010	0.015	0.006	0.002	0.009	0.002	0.009	0.002
28	0.013	0.018	0.006	0.002	0.009	0.002	0.009	0.002
26	0.016	0.0021	0.006	0.002	0.009	0.002	0.009	0.002
24	0.020	0.026	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
23	0.023	0.029	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
22	0.025	0.032	0.006	0.002	0.010	0.003	0.012	0.003	0.016	0.003
21	0.029	0.035	0.006	0.002	0.010	0.003	0.012	0.003	0.018	0.003
20	0.032	0.040	0.006	0.002	0.012	0.003	0.016	0.003	0.018	0.003
19	0.036	0.044	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
18	0.040	0.049	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
17	0.045	0.054	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
16	0.051	0.061	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
15	0.057	0.067	0.006	0.002	0.012	0.003	0.016	0.003	0.020	0.004
14	0.064	0.074	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
13	0.072	0.082	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
12	0.081	0.091	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
11	0.091	0.101	0.008	0.002	0.012	0.003	0.016	0.003	0.020	0.004
10	0.102	0.112	0.008	0.002	0.012	0.003	0.016	0.003	0.025	0.005
9	0.114	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.025	0.005
8	0.129	0.141	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
7	0.144	0.124	0.008	0.002	0.015	0.003	0.020	0.004	0.030	0.005
6	0.162	0.178	0.010	0.003	0.015	0.003	0.020	0.004	0.030	0.005
5	0.182	0.198	0.010	0.003	0.015	0.003	0.020	0.004	0.032	0.005
4	0.204	0.224	0.010	0.003	0.015	0.003	0.020	0.004
3	0.229	0.249	0.010	0.003	0.015	0.003	0.020	0.004
2	0.258	0.278	0.010	0.003	0.015	0.003	0.020	0.004
1	0.289	0.311	0.010	0.003	0.015	0.003	0.020	0.004
0	0.325	0.347	0.012	0.003	0.015	0.003	0.020	0.004
